Rando HD特級抗磨液壓油是雪佛龍公司最優(yōu)秀的產(chǎn)品之一。 產(chǎn)品的好壞，不是口吐蓮花的語言表達(dá)，而是嚴(yán)謹(jǐn)?shù)募夹g(shù)測試。 如果您也是技術(shù)控，請往下看。 認(rèn)證及應(yīng)用： Rando HD特級抗磨液壓油獲得了主要設(shè)備制造商的認(rèn)證： 1、Parker Hannifin（Denison）HF-0 （ISO 32、46、68） 2、Cincinnati Machine P-69(ISO 32);P-70(ISO 46);P-69(ISO 68) 3、Eaton-Vickers I-286-S(工業(yè)用），M-2950-S（移動裝置用） 4、David Brown 工業(yè)齒輪油OA（ISO 32），2A（ISO 68），3A（ISO 100) 5、Bosch Rexroth RE 07 075 6、ISO 6743：1999第4部分，HM類 7、ISO 11158：2009，HM 8、DIN 51502：1990，HLP類 9、DIN 51524：2006-04第2部分，HLP（ISO22-100） 此外： Rando HD特級抗磨液壓油32、46、68是葉片泵、柱塞泵以及齒輪泵（特別是壓力超過1000 psi）液壓系統(tǒng)最為普遍使用的粘度級別。Rando HD特級抗磨液壓油32、46、68還可用于輕負(fù)荷往復(fù)式壓縮機(jī)的潤滑，也可作為通用型機(jī)械油用于馬達(dá)和軸承。 核心技術(shù)：處于市場領(lǐng)先地位的優(yōu)質(zhì)精制II類基礎(chǔ)油煉制技術(shù)。 優(yōu)勢一：顏色和外觀：如水狀清澈透明。
1、基礎(chǔ)油技術(shù)的先進(jìn)性； 2、基礎(chǔ)油質(zhì)量和供應(yīng)的穩(wěn)定性； 3、潤滑油生產(chǎn)環(huán)節(jié)中工藝的穩(wěn)定性； 4、客戶使用的便利性； 5、永遠(yuǎn)沒有“假油”； 優(yōu)勢二：抗氧化性能

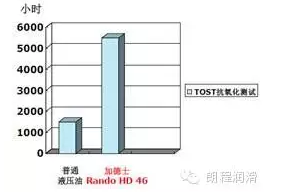

1、使用壽命長； 2、沉積物、油泥少，減少了液壓系統(tǒng)部件的故障幾率； ASTM D943 突出優(yōu)點(diǎn)：卓越的抗氧化能力，使用壽命極長，氧化穩(wěn)定性測試（ASTM D943）高達(dá)5500小時(shí)！測試方法：將油樣在含有水分和鐵-銅催化劑、溫度為95℃的環(huán)境下與氧氣接觸，試驗(yàn)一直持續(xù)到測量出來的潤滑油酸值達(dá)到或超過2.0 mg KOH/g為止，記錄達(dá)到此酸值所需的試驗(yàn)時(shí)間（以小時(shí)計(jì)算）ASTM D943抗氧化測試數(shù)據(jù)對比：
ASTM D943抗氧化測試時(shí)間越長，證明了液壓油在設(shè)備使用的壽命時(shí)效就會越長。 ASTM D2272 最苛刻的試驗(yàn)，試驗(yàn)溫度最高達(dá)150℃。典型的RPVOT測試數(shù)值：長達(dá)580分鐘左右。 優(yōu)勢三：熱穩(wěn)定性 熱穩(wěn)定性試驗(yàn)測定液壓油在高溫并有銅和鋼條件下的抗分解能力。這個(gè)試驗(yàn)方法用于評價(jià)多種抗磨添加劑的熱穩(wěn)定性，尤其是二烷基二硫代磷酸鋅。二烷基二硫代磷酸鋅在高溫下會分解。隨著分解的發(fā)生，其反應(yīng)結(jié)果會形成增加氧化和腐蝕傾向作用的副產(chǎn)物，這將腐蝕柱塞泵和葉片泵中的銅和鋼部件。 ASTMD2070測試方法：測試油樣品，預(yù)先稱重的銅棒、鋼棒一起放入燒杯中，加熱到135℃并連續(xù)保持168小時(shí)。在試驗(yàn)階段結(jié)束時(shí)，對銅棒和鋼棒稱重并對外觀評價(jià)，并分析油中的油泥。 ASTMD2070熱穩(wěn)定性測試數(shù)據(jù)：
優(yōu)勢四：低溫性能：出色的低溫流動性。 特別適用于低溫環(huán)境下或移動式液壓設(shè)備 ASTM D97傾點(diǎn)數(shù)據(jù)對比：
優(yōu)勢五：高的粘度指數(shù)。 1、高溫時(shí)，油的粘度不會變稀，減少了系統(tǒng)部件的磨損。低溫時(shí)，油的粘度不會變稠，不會喪失流動性。 2、油的粘度穩(wěn)定，提高了液壓系統(tǒng)的工作效率。 3、相對節(jié)能。 ASTMD2270典型粘度指數(shù)對比：
優(yōu)勢六：低揮發(fā)性
使得油耗最小化 優(yōu)勢七：其它性能優(yōu)勢——抗磨性能測試 ASTM D2882葉片泵試驗(yàn)的重量損失低至18毫克（國際標(biāo)準(zhǔn)為50毫克以上）； ASTM D4172四球摩擦試驗(yàn)?zāi)グ咧睆剑?/span>0.46毫米； DIN 51354 FZG齒輪試驗(yàn)載荷等級：12級； ASTM D2783四球極壓試驗(yàn)燒結(jié)負(fù)荷：1570牛；

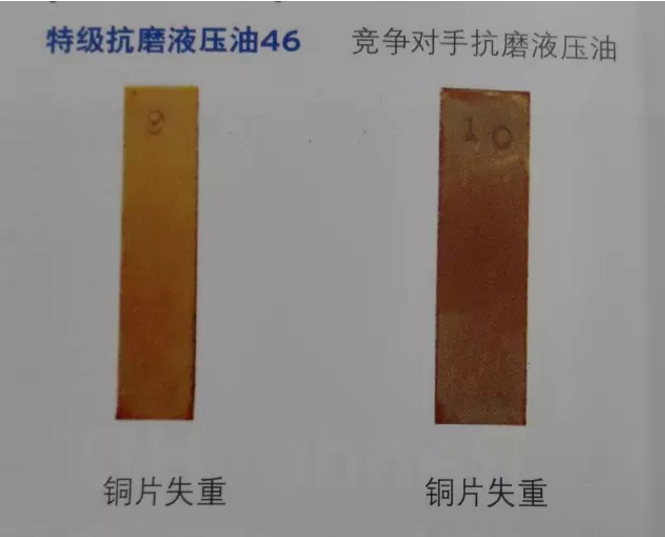

總結(jié)：我們的優(yōu)勢——對客戶帶來的好處 1、使用壽命更長---減少了維護(hù)成本； 2、提高系統(tǒng)的工作效率---節(jié)省運(yùn)行成本； 3、抗磨性能---保護(hù)所有運(yùn)動部件； 如果沒有數(shù)據(jù)的支撐，優(yōu)異性能將無法體現(xiàn)。所以我們特提供Rando HD針對您設(shè)備運(yùn)行有關(guān)的各種性能試驗(yàn)測試數(shù)據(jù)結(jié)果來佐證。 液壓油水解穩(wěn)定性測試 對于大多數(shù)液壓系統(tǒng)，眾所周知的一個(gè)常識是，水與油不能混合。在溫度升高條件下，液壓油中混入水分將導(dǎo)致液壓油系統(tǒng)中酸性和不溶污染物的形成。這些污染物將引起腐蝕、閥粘結(jié)或者是油品粘度變化，從而導(dǎo)致液壓系統(tǒng)失效。這就是你需要一種具備水解穩(wěn)定性油品的原因。Rando HD特級抗磨液壓油即使在有水的條件下也可為設(shè)備提供足夠的保護(hù)。 試驗(yàn)方法： ASTM D 2619液壓油水解穩(wěn)定性的標(biāo)準(zhǔn)試驗(yàn)方法。 試驗(yàn)流程： 75克油中加入25克水，與測試銅片一起被密封在耐壓油瓶中。然后放在93 ℃的試驗(yàn)烤箱中，油瓶按頭尾顛倒方式緩慢旋轉(zhuǎn)并持續(xù)48小時(shí)。試驗(yàn)結(jié)束時(shí)，將試驗(yàn)液體按油、水分離，并稱重不溶物。測量銅片的重量變化，顯微鏡下觀察其外觀。測量試驗(yàn)油的粘度和酸值變化，以及水層的酸度變化。 測試結(jié)果：
分水性測試（抗乳化性測試） 水分進(jìn)入液壓系統(tǒng)有很多方式----凝結(jié)、密封失效、冷卻回路泄漏或雨水。這裝導(dǎo)致磨損增加、過濾器堵塞以及液壓設(shè)備腐蝕。這就需要一種可以快速而完全分離水分的液壓油的重要原因。Rando HD特級抗磨液壓油能使您在不用更換油品的情況下就可以去除液壓系統(tǒng)中的游離水分。 試驗(yàn)方法： ASTM D 1401 石油及合成液分水性的標(biāo)準(zhǔn)試驗(yàn)方法 將量筒中的40ml油和40ml水有54℃溫度下以1500轉(zhuǎn)/分的速度攪拌5分鐘。粘度級別ISO 100及以上的油品試驗(yàn)溫度為82℃。油層、水層以及乳化層的分離時(shí)間。該試驗(yàn)一般持續(xù)30-60分鐘，取決于油品的粘度和試驗(yàn)溫度。 邊界值： 30分鐘內(nèi)最大乳化層3ml ｛Parker Hannifin (Denison)HF-0對粘度級別ISO 46的要求｝ 測試結(jié)果： Rando HD 特級抗磨液壓油46 10分鐘內(nèi)乳化層為0ml。 氧化穩(wěn)定性測試 氧氣給整個(gè)地球帶來了生命，但對潤滑系統(tǒng)卻是致命的。當(dāng)氧氣與水及金屬例如銅和鐵接觸時(shí)，特別是在液壓系統(tǒng)溫度升高的條件下，其結(jié)果將會發(fā)生氧化。氧化使系統(tǒng)產(chǎn)生酸性物質(zhì)，這些酸性物質(zhì)導(dǎo)致金屬表面腐蝕并且產(chǎn)生油泥而堵塞過濾器等。這就是Rando HD采用特殊抗氧劑配方來阻止該問題發(fā)生的原因。因此，Rando HD特級抗磨液壓油能在系統(tǒng)中維持較長時(shí)間，從而可延長設(shè)備使用壽命。 試驗(yàn)方法： ASTM D943 加抑制劑礦物油的氧化特性標(biāo)準(zhǔn)試驗(yàn)方法 試驗(yàn)流程： 特定量的試驗(yàn)油和水被放入有銅和鐵線圈相互纏繞的試管中，氧氣以一定流量速率通入混合物中，并維持95℃。產(chǎn)生的酸性物質(zhì)以酸值mgKOH/g計(jì)量，并以一定的時(shí)間間隔來測量。 邊界值： 酸值達(dá)到2.0mg/KOH/g的最低時(shí)間為1000小時(shí)。 測試結(jié)果： 特級抗磨液壓油32、46、68 酸值達(dá)到2.0mg/KOH/g的時(shí)間高達(dá)5000小時(shí)以上。 空氣釋放性測試 液壓系統(tǒng)的運(yùn)行造成湍流現(xiàn)象，產(chǎn)生的氣泡可分散入液壓油中。如果油箱中的液壓油不能足夠快地裝氣泡升至油層表面釋放，空氣與油的混合物將在液壓系統(tǒng)中循環(huán)。這將導(dǎo)致油壓不穩(wěn)（特別對于離心泵），泵及馬達(dá)、軸承、齒輪的油膜不完全，也會造成液壓系統(tǒng)的性能低下甚至失效。Rando HD特級抗磨液壓油采用特殊配方，可以快速分散氣泡，使得液壓動作平穩(wěn)、精確。 試驗(yàn)方法： ASTM D3427 石油產(chǎn)品空氣釋放性能的標(biāo)準(zhǔn)試驗(yàn)方法 試驗(yàn)流程： 邊界值： 50℃的最大釋氣時(shí)間為7分鐘｛Parker Hannifin (Denison)HF-0對于粘度級別ISO 46的要求｝ 測試結(jié)果： Rando HD 特級抗磨液壓油46 小于2分鐘（粘度46號，℃） Cincinnati Machine 熱穩(wěn)定性測試 熱穩(wěn)定性試驗(yàn)測定液壓油在高溫并有銅和鋼條件下的抗分解能力。這個(gè)試驗(yàn)訪求用于評價(jià)多種抗磨添加劑的熱穩(wěn)定性，尤其是二烷基三硫代磷酸鋅。二烷基三硫代磷酸鋅在高溫下會分解。隨著分解的發(fā)生，其反應(yīng)結(jié)果會形成增加氧化和腐蝕傾向作用的副產(chǎn)物，這將腐蝕柱塞泵和葉片泵中的銅和鋼部件。 試驗(yàn)方法： Cincinnati Machine（以前的Cincinnati Milacron) 熱穩(wěn)定性試驗(yàn)測試方法A，ASTM D2070 試驗(yàn)流程： 測試油樣品，預(yù)先稱重的銅棒、鋼棒一起放入燒杯中，加熱到135℃并連續(xù)保持168小時(shí)。在試驗(yàn)階段結(jié)束時(shí)，對銅棒和鋼棒稱重并對外觀評價(jià)，并分析油樣中的油泥。 邊界值： 總油泥，mg/100ml 最大25 銅棒外觀 最大5 鋼棒外觀 最大1 測試結(jié)果： Rando HD 特級抗磨液壓油32、46、68 總油泥，mg/100ml <10 銅棒外觀 1.5 鋼棒外觀 1 Parker Hannifin (Denison) T6H20C混合泵試驗(yàn) 臺架試驗(yàn)可以很好地預(yù)測實(shí)際應(yīng)用性能，但有時(shí)更有價(jià)值的是直接將試驗(yàn)油放入真實(shí)設(shè)備中進(jìn)行測試-------Parker Hannifin (Denison) T6H20C泵試驗(yàn) ，即通常稱的混合泵試驗(yàn)正是如此。這個(gè)試驗(yàn)同時(shí)評估液壓油保護(hù)葉片泵和柱塞泵的能力。它也能測試液壓油在兩種泵中有水存在下的性能（水分是液壓系統(tǒng)中最常見的污染物）。不能為葉片泵和柱塞泵提供有效保護(hù)的液壓油將會導(dǎo)致運(yùn)動部件金屬表面的劃痕、磨光、磨蝕擦傷或粘著。所有這些作用結(jié)果將導(dǎo)致設(shè)備早期失效以及高昂的修理費(fèi)用和停機(jī)成本。 Parker Hannifin (Denison) T6H20C混合泵試驗(yàn)流程 這個(gè)試驗(yàn)采用一個(gè)泵殼內(nèi)既有葉片泵又有柱塞泵的連體泵，并在其中油箱中加水和不加水來評價(jià)液壓油。測試有兩個(gè)階段。每個(gè)階段壓力從<50到4061psi(<4-280bar)周期變化，并持續(xù)運(yùn)行300小時(shí)。試驗(yàn)結(jié)束時(shí)，葉片和柱銷失重不能超過15mg。柱塞泵的各元件在試驗(yàn)后必須保持形狀和狀態(tài)都良好。 試驗(yàn)階段 轉(zhuǎn)速/分 油溫 加水量 1（干） 1700 110℃ 無 2（濕） 1700 80℃ 1% 測試結(jié)果： 特級抗磨液壓油 根據(jù)Parker Hannifin (Denison)提供的標(biāo)準(zhǔn)來最終評介，Rando HD特級抗磨液壓油表現(xiàn)出了優(yōu)秀的抗磨性能。最終的失重結(jié)果很好地落在Parker Hannifin (Denison)設(shè)定的最高限值以內(nèi)。葉片泵定子環(huán)最初的機(jī)械加工痕跡在實(shí)驗(yàn)結(jié)束時(shí)仍然存在，顯示了出色的抗磨保護(hù)性能。甚至在有1%水加入液壓油的條件下也沒有腐蝕。柱塞泄漏流量在整個(gè)試驗(yàn)過程中都是穩(wěn)定的，即使在有水污染的條件下亦沒有增加，顯示了優(yōu)秀的容積效率，也就是超強(qiáng)的抗磨保護(hù)。在部600小時(shí)測試中粘度變化小到可以忽略，顯示了超強(qiáng)的剪切穩(wěn)定性和熱穩(wěn)定性。 滿足最新要求 該混合泵試驗(yàn)替代了原來的P46柱塞泵和T6C葉片泵測試。新的認(rèn)證要求通過T6H20C混合泵測試，但現(xiàn)今市場上的其它很多液壓油卻是在過去獲得的較老的、苛刻性要求較低的HF-0認(rèn)證。液壓系統(tǒng)使用Rando HD特級抗磨液壓油能確保你的液壓油滿足當(dāng)今最新又嚴(yán)苛的要求。 T6H20C混合泵測試中的葉片泵

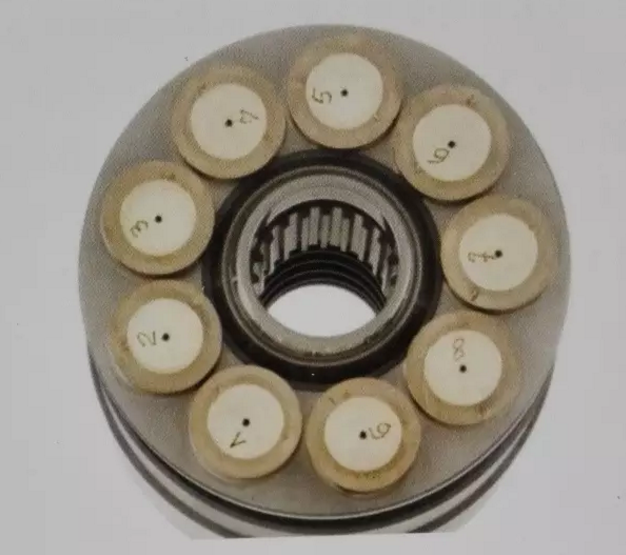

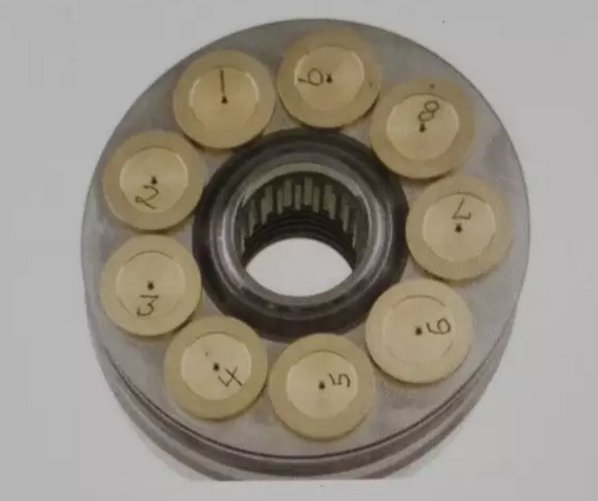

T6H20C混合泵測試中的柱塞泵

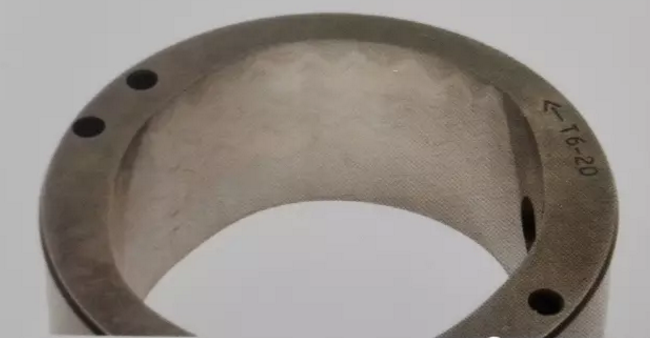

Parker Hannifin (Denison) T6H20C混合泵實(shí)驗(yàn)的泵組件照片 必須加入出色的抗磨化學(xué)成，才能為葉片泵定子環(huán)提供保護(hù) 下圖：新的葉片泵字子環(huán)

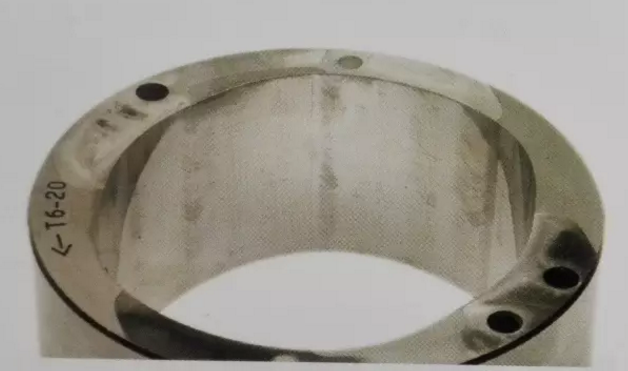

下圖：濕式階段試驗(yàn)結(jié)束時(shí)的葉片泵定子環(huán)（在測試時(shí)間608小時(shí)時(shí)）。新葉片泵定子環(huán)上的原始機(jī)械加工痕跡仍然明顯留存。葉片與推出銷子的失重都在測試界限值之內(nèi)。

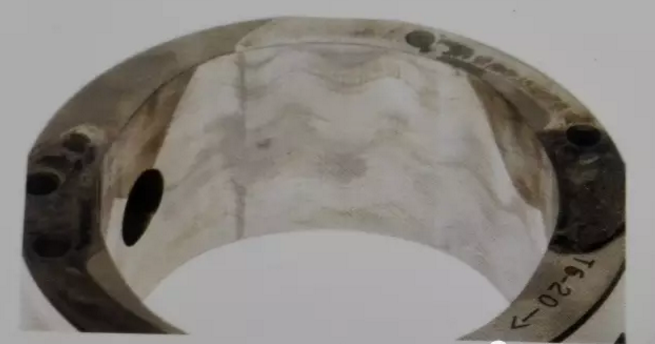

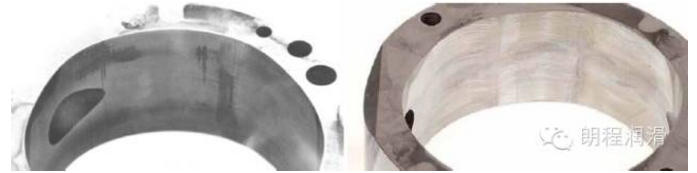

下圖：采用競爭對手一類基礎(chǔ)油生產(chǎn)的液壓油進(jìn)行T6H20C混合泵試驗(yàn)后的葉片泵定子環(huán)外觀。請注意。絕大多數(shù)的原始機(jī)械加工痕跡已被磨損得沒有了，這說明其抗磨保護(hù)不夠充分。

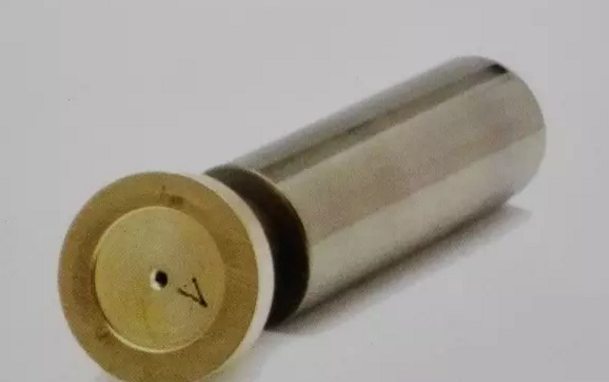

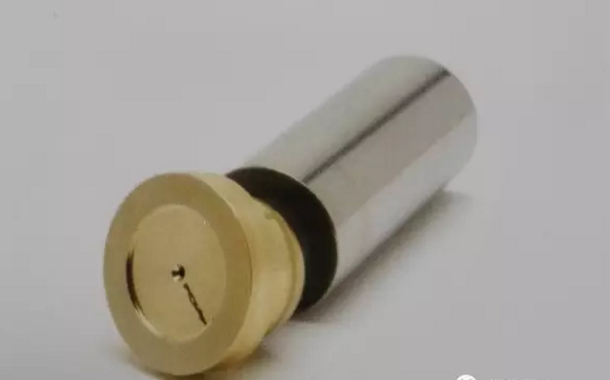

濕式和干式條件下的柱塞泵保護(hù) 下圖：新的柱塞泵外觀
下圖：濕式階段試驗(yàn)結(jié)束時(shí)的柱塞外觀（在測試時(shí)間608小時(shí)時(shí)）。柱塞失重在測試邊界值之內(nèi)。

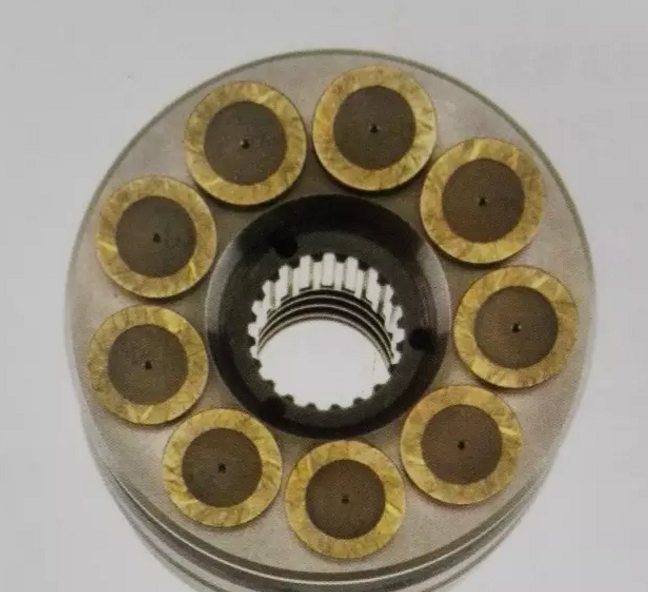

下圖：使用不能充分保護(hù)柱塞滑履的液壓油在T6H20C泵試驗(yàn)結(jié)束時(shí)的柱塞滑履外觀。請注意，其滑履發(fā)生退色，并且在每個(gè)滑履上都有廣布的劃痕。
Eaton-Vickers 35VQ25 葉片泵試驗(yàn) 因?yàn)楹芏嘁簤合到y(tǒng)包含有Eaton-Vickers旋轉(zhuǎn)式葉片泵，Eaton-Vickers基于他們?nèi)~片泵的抗磨要求而研發(fā)了這種試驗(yàn)。該試驗(yàn)結(jié)果證實(shí)了Rando HD特級抗磨液壓油能為液壓系統(tǒng)的關(guān)鍵部件提供保護(hù)，甚至在極端條件下也能提供保護(hù)。 試驗(yàn)方法： Eaton-Vickers M-2952-S泵試驗(yàn)，使用Eaton-Vickers 35VQ25A-11*20旋轉(zhuǎn)式葉片泵 試驗(yàn)流程： 每個(gè)泵芯在3000psi壓力（標(biāo)準(zhǔn)壓力上）及93℃溫度條件下并以2400轉(zhuǎn)/分的轉(zhuǎn)速持續(xù)運(yùn)行50小時(shí)。 對至少3個(gè)泵芯進(jìn)行評估。 邊界值： 所有三個(gè)泵芯必須滿足包括定子環(huán)和葉片總的最大失重為90mg的要求。如果任一泵芯沒有通過，必須增加兩個(gè)泵芯進(jìn)行再測試。這樣的話，五個(gè)試驗(yàn)泵芯中的四個(gè)必須每個(gè)都滿足磨損邊界值。此外，定子環(huán)和葉片在接觸區(qū)域內(nèi)應(yīng)該沒有非正常磨損或應(yīng)務(wù)的痕跡。 下圖：新的定子環(huán)和葉片

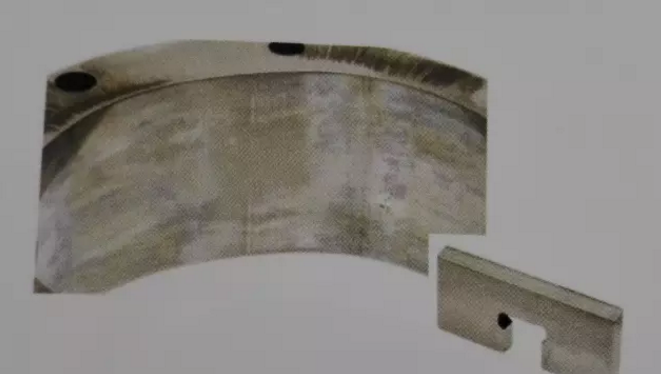

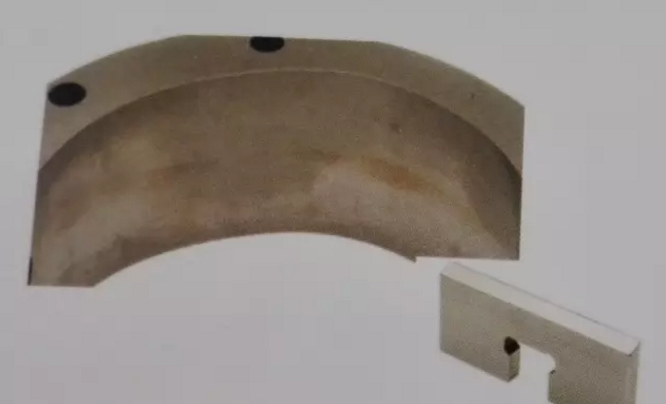

下圖：使用特級抗磨液壓油32在測試結(jié)束時(shí)的定子環(huán)和葉片

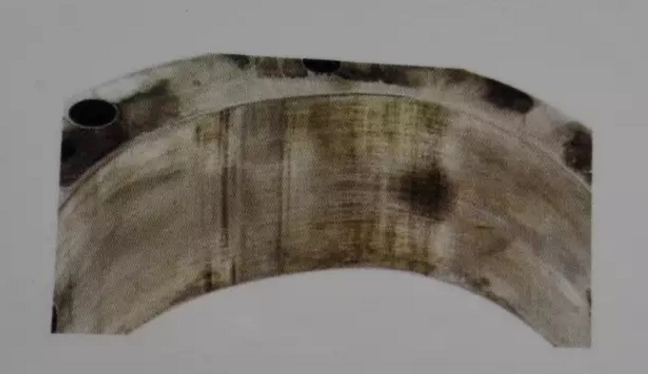

下圖：一種低檔液壓油在試驗(yàn)結(jié)束時(shí)的定子環(huán)和葉片實(shí)例

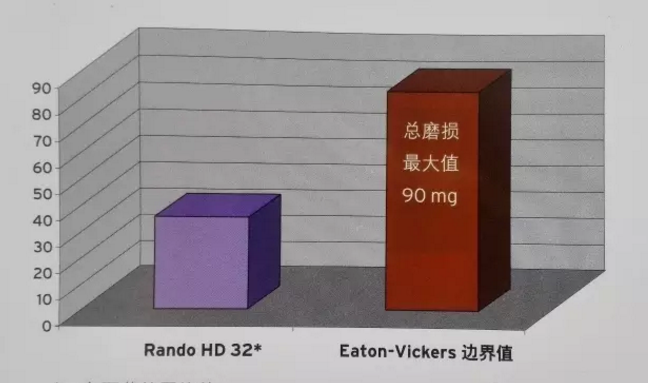

測試結(jié)果：
綜述：產(chǎn)品的好壞，不是口吐蓮花的語言表達(dá)，而是嚴(yán)謹(jǐn)?shù)募夹g(shù)測試。 還有一點(diǎn)：Rando HD 系列液壓油還通過了美國NSF的H2級別的食品級認(rèn)證。Category Code : H2；NSF Registration No. 135916
上一個(gè)：德國力魔超級抗磨液壓油HyPERSG1-46 下一個(gè)：德國力魔可生物降解液壓油 |
